Tutorial Simulasi Jaringan Dengan Cisco Packet Tracer (Bag 1)
Jujur, setelah sekian lamanya belajar jaringan komputer, baru kali ini Saya benar-benar punya
gambaran yang sangat jelas, akan bagaimana membuat jaringan LAN (Local Area
Network) yg bukan hanya ada dalam 1 ruangan saja, melainkan juga 1 jaringan yang
terhubung pada banyak ruangan bahkan antar gedung. Ya, Sekalipun pembelajaran itu hanyalah berbentuk simulasi, namun sungguh, itu hasilnya lebih memuaskan
ketimbang dulu sewaktu praktikum jaringan komputer, baik diwaktu masih duduk
dibangku sekolah kejuruan, maupun saat ini dibangku kuliah yg menurut saya hanya mendapatkan ilmu cuman “secuil” saja!
Program aplikasi Simulasi yang saya maksudkan disini adalah bernama Cisco Packet Tracer. Packet Tracer
adalah suatu tool yang di
sediakan oleh Cisco System Inc, untuk digunakan dalam Cisco Network Academy Program (CNAP). Tool ini sangat power
foil untuk membantu para siswa dalam
prosess pembuatan/simulasi suatu jaringan topologi yang akan
di buat.
Packet Tracer memungkinkan user melakukan
simulasi seolah - olah topologi
tersebut sudah diimplementasikan secara nyata dengan Cisco device yang nyata.
User juga dapat melihat apakah
konfignrasi yang dilakukan pada
switch, router, wireless ataupun
PC benar adanya atau tidak.
Jadi, dengan adanya software
simulasi semacam packet tracer, maka
sangat memberi kemudahan untuk mempraktekkan teori-teori yang telah kita dapati.
Kita hanya perlu menginstall software,
sehingga tidak perlu membeli device-device
yang kita perlukan. Dan software
ini biasa juga digunakan untuk para ahli jaringan sebelum mendeploy sebuah jaringan di perusahaan atau instansa-instansi
terkait.
Namun amat sangat disayangkan, sekalipun bagus, program
aplikasi ini sifatnya Close Source.
Jadi apabila diantara kalian ada yang berminat pada program aplikasi tersebut,
maka silahkan membelinya terlebih dahulu!
Ok, to the
point saja yach! Kali ini saya akan
menjelaskan bagaimana cara menjalankan Cisco Cisco Packet Tracer! Dimulai dari membuat 1 jaringan client server dalam sebuah ruangan!
Anggap saja ruangan itu kita beri nama Lab1. Didalam Lab1 tersebut terdapat 3
unit komputer yang satu sama lainnya belum terhubung jaringan.
Langkah pertama yang harus kita lakukan adalah menyiapkan
perlengkapannya, seperti; kabel yang telah dibuat Straight-strought dan Hub/switch!
Caranya silahkan lihat menu yang ada dibawah program aplikasi packet tracer.
Disana ada pilihan seperti berbagai macam router, switches, hub, connection,
end devices, dll! Kemudian pilihlah peralatan yang kita rencanakan tadi dengan
cara menggeser dari alat-alat yang kita inginkan ke papan aplikasi.
Kemudian pasangkan tiap kabel UTP yg sudah dibuat straight-strought itu tadi, kepada
tiap-tiap komputer dan kemudian sambungkan kepada switch dengan “colokannya” Fast
Ethernet!
Setelah dipasangkan, Maka isikan kepada tiap
komputer itu masing-masing data dgn cara static
(mengisikan sendiri secara manual), yakni dengan cara letakkan cursor kearah icon komputer kemudian double
click, akan muncul form PC 1.
Disana buka tab desktop dan pilih IP Configuration!
Misalkan saya isi tiap komputer itu IP Adress kelas C dgn ketentuan sbg
berikut;
- PC 1
IP Address: 192.168.1.1
Subnet Mask: 255.255.255.0
- PC 2
IP Address: 192.168.1.2
Subnet Mask: 255.255.255.0
- PC 3
IP Address: 192.168.1.3
Subnet Mask: 255.255.255.0

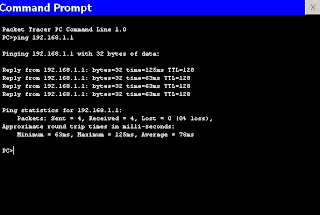

Setelah semuanya terisi pada data-data diatas,
maka silahkan cek apakah setiap komputer tersebut sudah terhubung jaringan,
dengan cara tes PING. Misalkan dari PC 3 ingin terhubung kepada PC 1, maka
ketikkan di command prompt (pilihan masih
berada di tab desktop) yakni: PING
192.168.1.1
Lakukan semuanya dari cara diatas kepada setiap
komputer. Apabila dapat terhubung semuanya dan muncul kalimat seperti “Reply from 192.168.1.1: bytes=32 time=31ms
TTL=128”, Maka tutorial ini dinyatakan berhasil!
Nah, ini baru 1 jaringan dalam 1 ruangan! Sebetulnya
sih utk cara diatas, sebelum saya mengenal Cisco
packet tracer, dari dulu saya sudah tahu! Lantas bagaimana apabila kita
pasangkan 1 jaringan didalam beberapa ruangan dengan masing-masing ruangan yg
alamat Net id-nya berbeda? Silahkan temukan jawabannya pada tutorial Catatan Akbar yang berikutnya! Silahkan klik disini! ^_^
OK, Mungkin itu saja yang bisa saya sampaikan kepada kalian di Catatan Akbar kali ini.
Semoga untuk kalian bermanfaat, dan akan menjadi amal
jariyyah untuk saya pribadi. Akhir kata saya ucapkan “Selamat Mencoba !!!”.
